WEET WVT 105℃ 2000 Hours Wide Temperature Standard SMD Aluminum Electrolytic Capacitors

PDF Download

Features

WEET WVT 105℃ 2000 Hours Wide Temperature Standard SMD Aluminum Electrolytic Capacitors
Chip type, operating with wide temperature range -55~+105°C.
Designed for surface mounting on high density circuit board.
Emboss carrier tape packing system is available for automatic insertion.

Detailed Specifications

Operating Temperature: -55℃~+105℃
Rated Voltage: 4V - 450V.DC
Capacitance Range: 0.1uF - 8200uF
Capacitance Tolerance: ±20% at 120Hz, 20°C
Various Dimensions Size mm: 4x5.4, 5x5.4, 6.3x5.4, 6.3x7.7, 8x10.5, 10x10.5, 10x13.5, 12.5x13.5, 12.5x16, 16x16.5, 16x21.5, 18x16.5, 18x18.5

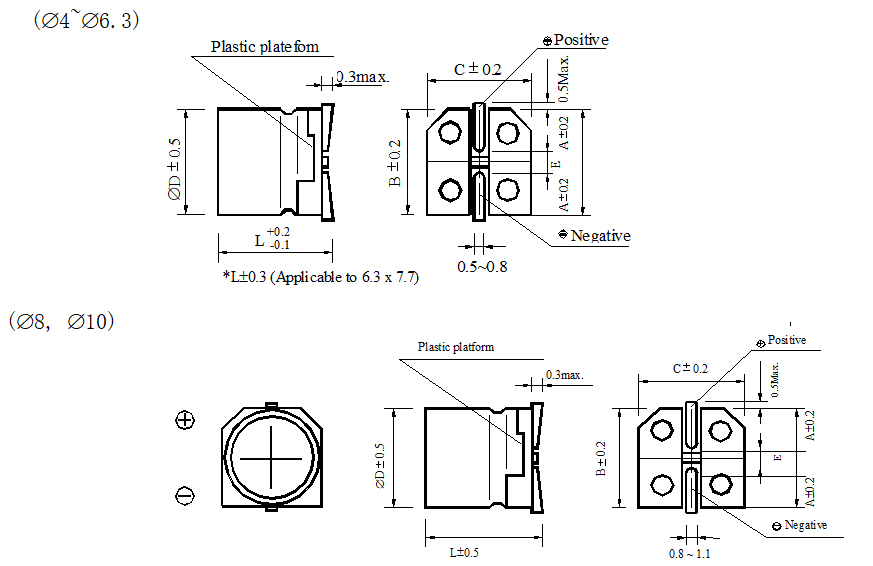

Product Drawing

WEET-WVT-Drawing

Main Applications

The products are mainly used in LED display screen, outdoor advertising full-color display screen, PC power supply, audio power amplifier, adapter, charger, security, vehicle DVD, network communication equipment, control board card, set-top box, LED energy-saving lamp rectifier and other fields.

WEET Description Lelon Nichicon Panasonic Rubycon NIPPON, CHEMI-CON Samwha Sanyo Yageo DAEWOO Epcos Kemet Elna
WVT Standard 85 2000H VE UWX, UWJ EEE-X(A)S SEV MVA SC CE-BS CA CS B41112, B41115 EDK RV2
Standard 105 2000H VEJ UWT, UWZ EEE-HA(B),EEEHA SKV MVE RC CE-FS CB CU B41121, B41123, B41125 EDH RVS, RVL

Cross Reference

Series WEET PN Size Voltage Standard SMD Chip Aluminum Electrolytic Capacitor Cross Reference Only
WVT WVT0J102M100105TR 10*10.5mm 6.3V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 1000uF 6.3V +/-20% Kemet/EDH108M6R3A9PAA
WVT WVT0J471M080105TR 8*10.5mm 6.3V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 470uF 6.3V +/-20% Kemet/EDH477M6R3A9MAA
WVT WVT1E102M125135TR 12.5*13.5mm 25V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 1000uF 25V +/-20% Kemet/EDH108M025A9RAA
WVT WVT1E330M063054TR 6.3*5.4mm 25V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 33uF 25V +/-20% Kemet/EDH336M025A9GAA
WVT WVT1E1470M063054TR 6.3*5.4mm 25V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 47uF 25V +/-20% Kemet/EDH476M025A9GAA
WVT WVT0J101M063054TR 6.3*5.4mm 6.3V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 100uF 6.3V +/-20% Kemet/EDH107M6R3A9GAA
WVT WVT1J470M080105TR 8*10.5mm 63V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 47uF 63V +/-20% Kemet/EDH476M063A9MAA
WVT WVT1H2R2M040054TR 4*5.4mm 50V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 2.2uF 50V +/-20% Kemet/EDH225M050A9BAA
WVT WVT1C470M050054TR 5*5.4mm 16V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 47uF 16V +/-20% Kemet/EDH476M016A9DAA
WVT WVT0J221M063077TR 6.3*7.7mm 6.3V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 220uF 6.3V +/-20% Kemet/EDH227M6R3A9HAA
WVT WVT1E331M100105TR 10*10.5mm 25V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 330uF 25V +/-20% Kemet/EDH337M025A9PAA
WVT WVT1H220M063054TR 6.3*5.4mm 50V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 22uF 50V +/-20% Kemet/EDH226M050A9GAA
WVT WVT1E220M050054TR 5*5.4mm 25V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 22uF 25V +/-20% Kemet/EDH226M025A9DAA
WVT WVT1E100M040054TR 4*5.4mm 25V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 10uF 25V +/-20% Kemet/EDH106M025A9BAA
WVT WVT1H101M100105TR 10*10.5mm 50V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 100uF 50V +/-20% Kemet/EDH107M050A9PAA
WVT WVT1H221M100105TR 10*10.5mm 50V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 220uF 50V +/-20% Kemet/EDH227M050A9PAA
WVT WVT1C221M080105TR 8*10.5mm 16V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 220uF 16V +/-20% Kemet/EDH227M016A9MAA
WVT WVT1A102M100105TR 10*10.5mm 10V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 1000uF 10V +/-20% Kemet/EDH108M010A9PAA
WVT WVT1V220M063054TR 6.3*5.4mm 35V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 22uF 35V +/-20% Kemet/EDH226M035A9GAA
WVT WVT1E101M063077TR 6.3*7.7mm 25V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 100uF 25V +/-20% Kemet/EDH107M025A9MAA
WVT WVT1H101M080105TR 8*10.5mm 50V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 100uF 50V +/-20% Lelon/VEJ101M1HTR-0810
WVT WVT2A101M125135TR 12.5*13.5mm 100V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 100uF 100V +/-20% Chemi-Con/EMVE101ARA101MKE0S
WVT WVT1H470M100105TR 10*10.5mm 50V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 47uF 50V +/-20% Nichicon/UUX1H470MNL1GS
WVT WVT1C221M080105TR 8*10.5mm 16V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 220uF 16V +/-20% Rubycon/16SGV220M8X10.5
WVT WVT1H101M080105TR 8*10.5mm 50V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 100uF 50V +/-20% Rubycon/50SGV100M8X10.5
WVT WVT1C101M063054TR 6.3*5.4mm 16V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 100uF 16V +/-20% TDK/B41124A4107M000
WVT WVT1V470M063077TR 6.3*7.7mm 35V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 47uF 35V +/-20% Nichicon/UUX1V470MCL1GS
WVT WVT1V220M063054TR 6.3*5.4mm 35V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 22uF 35V +/-20% Kemet/EDH226M035A9GAA
WVT WVT1V220M063054TR 6.3*5.4mm 35V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 22uF 35V +/-20% TDK/B41124A7226M000
WVT WVT1H101M100105TR 10*10.5mm 50V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 100uF 50V +/-20% Panasonic/EEE-FTH101XAP
WVT WVT2A101M125135TR 12.5*13.5mm 100V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 100uF 100V +/-20% LELON/VEJ101M2ATR-1313
WVT WVT1H221M100105TR 10*10.5mm 50V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 200uF 50V +/-20% Nichicon/UYA2A201MNJ1MS
WVT WVT1C201M063077TR 6.3*7.7mm 16V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 200uF 16V +/-20% KYOCERA AVX/AEF0810221M016R
WVT WVT1H101M080105TR 8*10.5mm 50V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 100uF 50V +/-20% KEMET/EDH107M050A9MAA
WVT WVT1C101M063054TR 6.3*5.4mm 16V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 100uF 16V +/-20% KEMET/EDT107M016A9HAA
WVT WVT1A102M100105TR 10*10.5mm 10V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 1000uF 10V +/-20% KEMET/EEV108M010A9PAA
WVT WVT1V470M063077TR 6.3*7.7mm 35V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 47uF 35V +/-20% KEMET/EDK476M035A9GAA
WVT WVT1V220M063054TR 6.3*5.4mm 35V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 22uF 35V +/-20% KEMET/EDH226M035A9GAA
WVT WVT1E101M063077TR 6.3*7.7mm 25V Standard SMD 105C 2000H Chip Aluminum Electrolytic Capacitor 100uF 25V +/-20% KEMET/EDH107M025A9HAA
WVT WVT1H100M063054TR 6.3*5.4mm 50V Standard SMD 85C 2000H Chip Aluminum Electrolytic Capacitor 10uF 50V +/-20% Panasonic EEE1HA100SP
WVT WVT1H4R7M050054TR 5*5.4mm 50V Standard SMD 85C 2000H Chip Aluminum Electrolytic Capacitor 4.7uF 50V +/-20% Panasonic EEE1HA4R7SR
WVT WVT1H3R3M040054TR 4*5.4mm 50V Standard SMD 85C 2000H Chip Aluminum Electrolytic Capacitor 3.3uF 50V +/-20% Panasonic EEE1HA3R3SR
WVT WVT1H2R2M040054TR 4*5.4mm 50V Standard SMD 85C 2000H Chip Aluminum Electrolytic Capacitor 2.2uF 50V +/-20% Panasonic EEE1HA2R2SR
WVT WVT1H010M040054TR 4*5.4mm 50V Standard SMD 85C 2000H Chip Aluminum Electrolytic Capacitor 1uF 50V +/-20% Panasonic EEE1HA010SR
WVT WVT1V221M100105TR 10*10.5mm 35V Standard SMD 85C 2000H Chip Aluminum Electrolytic Capacitor 220uF 35V +/-20% Panasonic EEE1VA221P
WVT WVT1V101M080105TR 8*10.5mm 35V Standard SMD 85C 2000H Chip Aluminum Electrolytic Capacitor 100uF 35V +/-20% Panasonic EEE1VA101UP
WVT WVT1V220M063054TR 6.3*5.4mm 35V Standard SMD 85C 2000H Chip Aluminum Electrolytic Capacitor 22uF 35V +/-20% Panasonic EEE1VA220SP
WVT WVT1V100M050054TR 5*5.4mm 35V Standard SMD 85C 2000H Chip Aluminum Electrolytic Capacitor 10uF 35V +/-20% Panasonic EEE1VA100SR
WVT WVT1V4R7M040054TR 4*5.4mm 35V Standard SMD 85C 2000H Chip Aluminum Electrolytic Capacitor 4.7uF 35V +/-20% Panasonic EEE1VA4R7SR
WVT WVT1E101M063077TR 6.3*7.7mm 25V Standard SMD 85C 2000H Chip Aluminum Electrolytic Capacitor 100uF 25V +/-20% Panasonic EEE1EA101XP
WVT WVT1E470M063054TR 6.3*5.4mm 25V Standard SMD 85C 2000H Chip Aluminum Electrolytic Capacitor 47uF 25V +/-20% Panasonic EEE1EA470WP
WVT WVT1E330M063054TR 6.3*5.4mm 25V Standard SMD 85C 2000H Chip Aluminum Electrolytic Capacitor 33uF 25V +/-20% Panasonic EEE1EA330SP
WVT WVT1E220M063054TR 6.3*5.4mm 25V Standard SMD 85C 2000H Chip Aluminum Electrolytic Capacitor 22uF 25V +/-20% Panasonic EEE1EA220SP
WVT WVT1E100M050054TR 5*5.4mm 25V Standard SMD 85C 2000H Chip Aluminum Electrolytic Capacitor 10uF 25V +/-20% Panasonic EEE1EA100SR
WVT WVT1E4R7M040054TR 4*5.4mm 25V Standard SMD 85C 2000H Chip Aluminum Electrolytic Capacitor 4.7uF 25V +/-20% Panasonic EEE1EA4R7SR
WVT WVT1C471M100105TR 10*10.5mm 16V Standard SMD 85C 2000H Chip Aluminum Electrolytic Capacitor 470uF 16V +/-20% Panasonic EEE1CA471P
WVT WVT1C221M063077TR 6.3*7.7mm 16V Standard SMD 85C 2000H Chip Aluminum Electrolytic Capacitor 220uF 16V +/-20% Panasonic EEE1CA221XP
WVT WVT1C101M063054TR 6.3*5.4mm 16V Standard SMD 85C 2000H Chip Aluminum Electrolytic Capacitor 100uF 16V +/-20% Panasonic EEE1CA101WP
WVT WVT1C470M063054TR 6.3*5.4mm 16V Standard SMD 85C 2000H Chip Aluminum Electrolytic Capacitor 47uF 16V +/-20% Panasonic EEE1CA470SR
WVT WVT1C220M050054TR 5*5.4mm 16V Standard SMD 85C 2000H Chip Aluminum Electrolytic Capacitor 22uF 16V +/-20% Panasonic EEE1CA220SR
WVT WVT1C100M040054TR 4*5.4mm 16V Standard SMD 85C 2000H Chip Aluminum Electrolytic Capacitor 10uF 16V +/-20% Panasonic EEE1CA100SR
WVT WVT0J101M063054TR 6.3*5.4mm 6.3V Standard SMD 85C 2000H Chip Aluminum Electrolytic Capacitor 100uF 6.3V +/-20% Panasonic EEE03A101SP
WVT WVT0J470M050054TR 5*5.4mm 6.3V Standard SMD 85C 2000H Chip Aluminum Electrolytic Capacitor 47uF 6.3V +/-20% Panasonic EEE0A470SR
WVT WVT0J220M040054TR 4*5.4mm 6.3V Standard SMD 85C 2000H Chip Aluminum Electrolytic Capacitor 22uF 6.3V +/-20% Panasonic EEE0A220SR
